电子产品
强大的电子处理由流量计提供的信号，并确保对过程进行精确监控、调节和控制。 例如，它在过程技术中用作计量和混合系统的控制单元，或用作测试台技术中差异化应用的灵活测量和记录电子设备。
控制单元 ASR 30
ASR 30 是一个可以通过触摸屏进行操作的控制单元。 此外，该装置还可以通过手动操作装置进行扩展。这使得许多流体技术应用得以实现。标准化程序可用于各种应用。 ASR 30 编程可根据各自的应用进行最优化调整。
细节
功能
- ASR 30 是一个带有触摸屏的控制单元，该单元也可以通过手动操作单元进行扩展。
- ASR 30 处理来自增量编码器的信号。
- 标准化程序可用于各种应用。
- 输入和输出的数量可以适应特殊应用。
- 晶体管输出、模拟输出和各种总线系统可用于外部处理。
- 确定的值可以以不同方式在网页上以图形方式显示。
产品特性
- 适用于带有 24 V 增量信号的流量计和其他传感器。
- 最多可连接250 个扩展模块。
- 模拟输入便于连接压力传感器、温度传感器和类似的传感器。
- 监控内部电压的过压和欠压。
- 输入信号在设备中经过过滤和转换，并计算为相应的物理值。
扩展模块
-
- 数字信号处理器模块
- IO 链接
- 高达 300 kHz 输入频率 24 V DC 的计数器卡
- 数字输入/输出
- 模拟输入/输出
- 总线模块
- CANopen
- DeviceNet
- PROFIBUS
- CAN
- POWERLINK
- Modbus
- EtherNet
- OPC UA
- PROFINET
- EtherCAT
- 适用于下列应用的专用软件
- 流量控制
- 计量
- 油耗测量
- 油缸行程测量和监控
- 增加显示和监控
- 差动显示和监控
- 混合比例显示和监控
- 混合比例显示和控制
数据表
接触
控制单元为 AS 8
AS 8 控制单元处理来自流量计的增量输入信号。 输入信号以单位过滤、转换并计算为流量或体积的物理大小。
细节
功能
- AS 8 控制单元处理来自 KRACHT 体积计数器和其他测量传感器的增量输入信号。
- 输入信号以单位过滤、转换并计算为流量或体积的物理大小。
- 显示屏可以显示流速或体积。
- 两个继电器、一个模拟输出或一个串行接口可用于外部处理。
- AS 8 可选配薄膜键盘。
产品特性
- EMC 兼容设计（电磁兼容性）
- 可编程控制单元
- 适用于带有 24 伏增量信号的流量计和其他传感器
- 流量或体积测量
- 电源电压 230/120 V-50/60 Hz, 24 VDC, 12 VDC
- 集成传感器电源 24 VDC – 50 mA
- 通过数字滤波器的平滑功能
- 串行接口 RS 232
- 可选择的时基（s、min、h）
- 显示单位可选
- 具有 DIN 尺寸的内置设备
适用于下列应用专用软件
- 流量控制
- 计量
- 液压缸行程测量和监控
- 加法显示和监控
- 差动显示和监控
- 混合比显示和监控
- 混合比显示和控制
数据表
接触

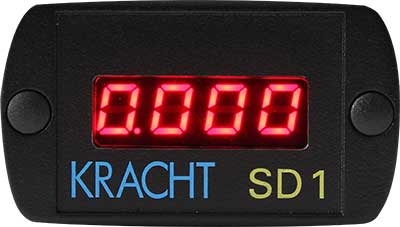

即插即用显示器 SD 1
SD 1 插入式显示器是一种通用的本地显示器，适用于所有带有 Hirschmann 插头的体积计数器系列（VC、SVC、TM）。 显示器可以显示流速或体积。
细节
功能
- 显示器插在音量计数器的插头和插座之间。 显示器可以显示流速或体积。 对于外部处理，可以使用与标准计数器相同的方波信号。
- 以前提供的音量计数器可以加装插入式显示器。 为此，请卸下现有音量计数器插头中的放大器板。
- 插入式显示器可以自由编程。 可以使用两个键进行所有必要的设置。 编程数据存储在 EEPROM 中，因此即使在电源故障的情况下也能保留。
- 作为一个选项，插入式显示器可提供流量/体积比例电流输出（0 – 20 mA、4 – 20 mA）或两个可编程继电器触点。 然后不再需要方波信号。
