泄压阀
泄压阀可防止系统过载。 根据工作压力、体积流量、粘度等，适用的阀门解决方案适用于所有框架条件，无论是用于压力峰值的快速缓冲还是极端的流量要求。
SPV/SPVF
泄压阀是一种直接控制的滑阀，安装在管道中，用于保护低压液压回路。 可以使用 SAE 法兰 (3000 psi) 或 Whitworth 管螺纹 (G) 进行管路连接。
特征
体积流量: 40 … 800 l/min
温度范围: -40 … 220 °C
公称压力: … 30 bar
温度范围: -40 … 220 °C
公称压力: … 30 bar
数据表
联系
HV/HVF
HV/HVF 泄压阀是一种先导式滑阀，用于安装在管道中，因此可用于保护中压液压回路，最高可达 100 米。 160 巴。 可以使用 SAE 法兰 (3000 psi) 或 Whitworth 管螺纹 (G) 进行管道连接。 由于阀芯先导控制，该阀还可用于更高的粘度。
特征
体积流量: … 350 l/min
温度范围: -20 … 80 °C
公称压力: … 160 bar
温度范围: -20 … 80 °C
公称压力: … 160 bar
DATA SHEET
联系
DBD
DBD 泄压阀是一种直接控制的提升阀，用于安装在管道中或作为插装阀。 该阀用于最高 pmax = 400 bar 的液压系统的压力保护。 外壳有两个用于管道安装的 Whitworth 管螺纹连接。 在没有外壳的情况下，阀芯也可以拧入任何阀体的指定孔轮廓中。
特征
体积流量: … 200 l/min
温度范围: -20 … 80 °C
公称压力: … 400 bar
温度范围: -20 … 80 °C
公称压力: … 400 bar
数据表
接触

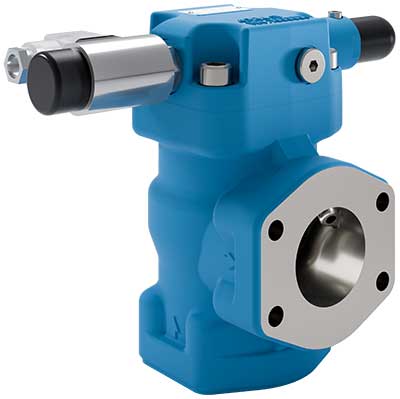

DV B
DV B 泄压阀是一种液压先导控制阀。 控制油可以内部或外部排放。 作为标准，所有设计都配备了一个测量端口和一个用于外部控制油调节的连接。 典型应用是油压和润滑技术。 根据要求，DV B 泄压阀也可提供额外的 2/2 方向控制阀（例如用于压力最小化循环）
特征
体积流量: … 1 800 l/min
温度范围: -15 … 150 °C
公称压力: … 210 bar
温度范围: -15 … 150 °C
公称压力: … 210 bar
数据表
接触
D 型阀
KF 系列齿轮泵可选择配备直接控制的泄压阀（D 阀 D15/D25），以保护泵免受不允许的高压峰值。 该阀在允许的压力范围内有一个调节装置，设计用于排放流量的短暂溢出。
特征
泵排量: 2.5 … 630 cm³/rev
温度范围: -40 … 200 °C
最大压力: … 25 bar
数据表
联系

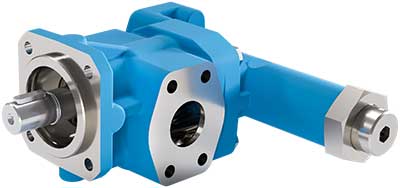

T 型阀
KF 齿轮泵可以选配 T 型阀。 T 型阀是一种附接的、直接控制的泄压阀，带有独立的油箱连接。 为了散热，通过 T 型阀流出的处理液直接送入储罐。 由于采用了自适应阻尼，该阀门提供了非常好的控制特性和出色的动态性能，并且在泵的所有工作点均无振动运行。
特性
泵排量: 32 … 80 cm³/rev
温度范围: -40 … 200 °C
最大压力: … 25 bar
温度范围: -40 … 200 °C
最大压力: … 25 bar
数据表
联系
技术数据
| 系列 | 标称尺寸 | 流量 | 公称压力 | 粘度 | 压力介质温度 | 数据表 | 操作说明 | |
|---|---|---|---|---|---|---|---|---|
| SPV/SPVF | 10, 20/25, 32/40, 50, 80 | max. 800 | ... 30 | 1.2 ... 1 000 | -40 ... 220 | - | ||
| HV/HVF | 10, 25, 40 | max. 350 | ... 160 | 13 ... 600 | -20 ... 80 | - | ||
| DBD | 06, 08, 10, 20 | max. 200 | ... 400 | 10 ... 600 | -20 ... 80 | - | ||
| DV B | 50, 80 | max. 1800 | ... 210 | 4 ... 1 000 | -15 ... 150 | |||
| D 型阀 | KF pumps: 2.5 ... 630 cm³/rev | ... 25 | 1.4 ... 100 000 | -40 ... 200 | - | |||
| T 型阀 | KF pumps: 32 ... 80 cm³/rev | ... 25 | 1.4 ... 100 000 | -40 ... 200 | - |
